传冷板/传冷产品

案例简介：

    当需要在较低温度下传递热量时，比如-40～20℃之间的温度范围，以水作为工质铜热管或铜均温板就无法使用了。

    而使用制冷剂或液氨作为工作液体的多腔阵列式超导平板正好工作在最合适的状态。

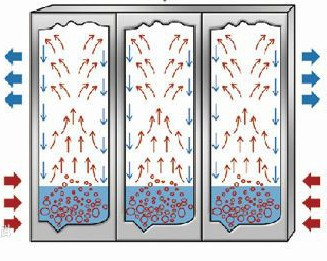

    多腔阵列式超导平板在结构上由多条各自独立的通道在宽度方向排列组成。

    这个结构有诸多优势：

1. 可靠性高。该结构的平面被分割成多个独立的部分，某一部分或通道被破坏不影响其它部分或通道正常工作。受到破坏（比如穿孔）后产品传导能力下降，但不会失效；

2. 耐压好。该产品内部的分割结构可以作为产品受外力时的支撑结构，常规设计的产品都可以承受超过10MPa的内部或外部压力。再加强结构还可以承受更高的压力；

3. 工艺成熟、高效。该产品以铝挤型作为原材料，工艺成熟、稳定、可靠、生产效率高；

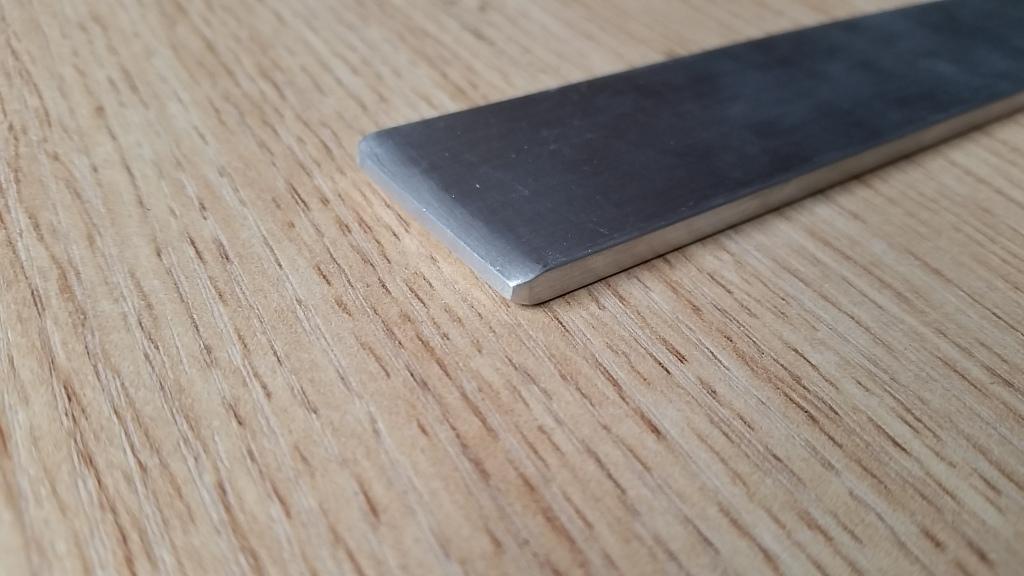

4. 无效端短。我公司独特的焊接工艺可以使该产品的无效端短至1-3mm，远小于铜热管的5-9mm，在小空间应时优势明显。并且产品焊接后会形成圆滑的末端，即增加了密封的可靠性，又避免了尖锐的末端割手或线路；

5. 传导面积大，容易覆盖全部热源。该产品宽度范围10～300mm，可以完整覆盖发热面或制冷面，不需要铜或铝板扩散，传导更直接。

与热管相比较：

1. 传导能力上：在室温或室温以下的低温环境中该产品的传导能力优于热管。加上该产品比热管宽度大，能更好地覆盖冷源/热源，使得该产品在室温或室温以下的低温环境中传导能力大大超过热管。

2. 成本上：该产品使用比铜成本低的铝作为原材料，在室温或室温以下的较低温度环境中成本优势非常明显。

3. 使用的温度范围：铜热管适合在50～150℃温度范围传导热量；多腔超导平板配合不同工作液体可以在-60～300℃温度范围传导热量。

4. 常温传热时，各自的优势：热管载热能力强，适合高功率、小热源的传导情况；阵列式超导平板适合功率较低，热源面积较大的传导情况。

多腔超导平板的应用：

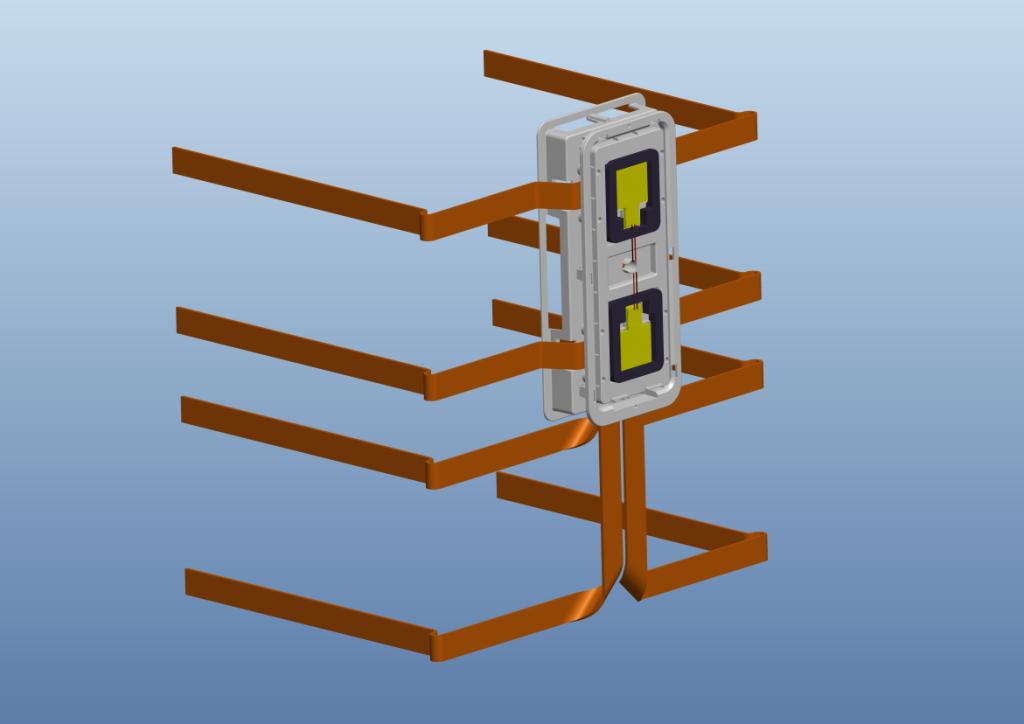

1. 与半导体制冷片搭配，扩散冷面的冷量，使制冷的区域保持温度均匀。比如半导体制冷红酒柜、半导体制冷疫苗转运箱等等；

2. 其它需要在较低温度下保持温度均匀的使用环境，比如红外校准设备。

我公司多腔超导平板的订制条件：

1.       材质：最常用1100铝合金，也可以使用1060铝合金，或3003铝合金；

2.       宽度：10～300mm；

3.       长度：100～2000mm；

4.       工作温度范围：多个温度范围，覆盖-60～300℃温度区间；

5.       表面处理：导电氧化、阳极氧化、硬质阳极、喷漆等；

6.       加工周期：不开模样件3天，开模样件30天。批量交货时间双方协商。
